Energieffektivisering av trapphusbelysning med närvarostyrning i Brottby, Vallentuna

Så utfördes installationen och styrsystemet

Uppdraget genomfördes i två trapphus på tre plan vardera. Arbetet inleddes med en förbesiktning där befintliga armaturer dokumenterades, kablage och grupper kartlades och luxnivåer mättes vid plan, vilplan och entré. Tillsammans med kundens representanter fastställdes mål för belysningsnivåer, önskat grundljus och fördröjningstid efter detekterad rörelse. En åtgärdsplan togs fram som omfattade byte till energieffektiva LED-armaturer med inbyggd närvarosensor och corridor-funktion, komplettering av nödljus samt justeringar i elcentral för nya grupper och märkning.

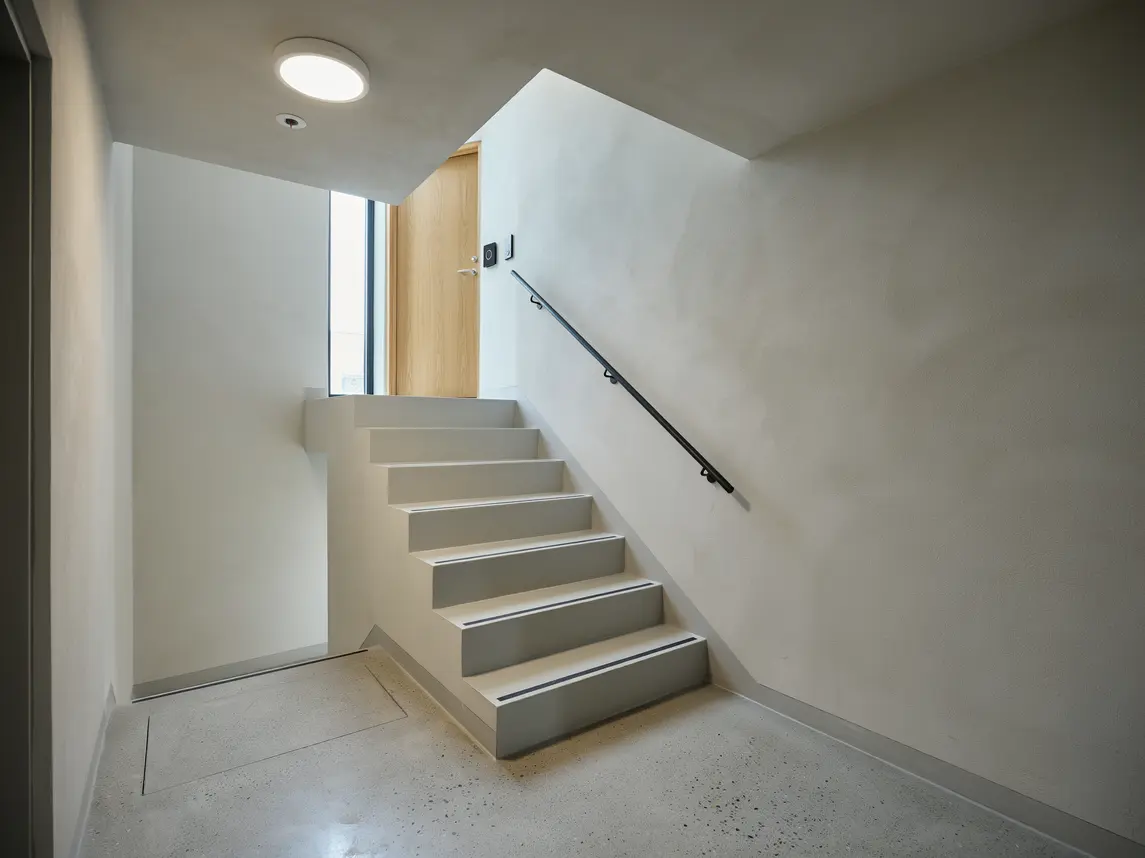

Samtliga gamla lysrörsarmaturer demonterades varsamt och omhändertogs för miljöriktig återvinning. Nya platta LED-plafonder med 3000 K monterades centrerat per våningsplan samt i entré och källaranslutning. Armaturerna adresserades och inställningar för grundljus på 10 procent och aktiv nivå på 100 procent programmerades. Fördröjningstid sattes till 90 sekunder. Nödljus kompletterades med självtestande hänvisningsskyltar vid entré och källardörr, och befintlig trappautomat ersattes av en styrmodul som möjliggjorde kontinuerlig matning för sensorerna. Efter installation utfördes isolationsmätning, funktionsprov, egenkontroll och slutlig dokumentation som överlämnades till kunden.

Tekniska val, metod och resultat

Valet av armaturer baserades på krav för driftssäkerhet och energiprestanda. LED-plafonder med opal kupa och slagfast kåpa användes för att ge bländfri belysning och tåla vardagligt slitage i ett trapphus. Varje enhet innehöll mikro­vågs­sensor och justerbart grundljus. Effekt per armatur dimensionerades för att uppnå cirka 120–150 lux vid plan under aktivitet. Kapslingsklass motsvarande våningsplanens behov användes och flamskyddade, halogenfria kabelkanaler monterades där dold dragning saknades. Vid entré sattes en armatur med något högre ljusflöde för att kompensera för dagsljusvariationer.

Driftsättningen följde en strukturerad metod. Alla armaturer märktes planvis, matningar kontrollerades och faser balanserades. Sensorkänslighet och räckvidd trimmades för att undvika onödiga tändningar från angränsande ytor. Grundljus aktiverades hela dygnet för orientering, och tidsfördröjning kalibrerades efter provgång tillsammans med boenderepresentanter. Nödljusen testades genom frånslag av matning och loggning av självtest bekräftades. För att minska reflexer justerades armaturplaceringar på två vilplan med korta distanser.

Materialåtgången omfattade 24 LED-plafonder med integrerad närvarosensor, 2 hänvisningsarmaturer för utrymningsväg, halogenfria installationskablar, kabelkanaler och fästdetaljer i metall. I elcentralen installerades en ny normmodul för styrning och märkning av grupper uppdaterades. Allt arbete utfördes under pågående bruk av trapphusen och avspärrningar med tydlig information sattes upp plan för plan. Ytor skyddades med täckpapp och damm avlägsnades löpande.

Resultatet visade en tydlig effekt. En jämförelsemätning före och efter åtgärderna under två veckor per tillstånd genomfördes. Den genomsnittliga energiförbrukningen för trapphusbelysningen reducerades med cirka 58 procent, samtidigt som upplevd trygghet förbättrades enligt återkoppling från boende. Ljusbilden blev jämnare, startförloppet upplevdes mjukare och underhållsbehovet minskade tack vare lång livslängd hos LED och den inbyggda styrningen. Fastighetens förvaltning fick komplett dokumentation med inställningsprotokoll, relationsunderlag och egenkontroller för arkivering.
