Uppdraget gällde installation av tidsstyrda trädgårdsuttag med jordfelsbrytarskydd i Kårsta, Vallentuna, Stockholms län. Kunden önskade säkra, lättskötta uttag för belysning, robotladdare och trädgårdsredskap, med tydlig uppdelning mellan tidstyrda och permanent matade uttag. Vi började med platsbesök och genomgång av befintlig elcentral, lastberäkning och val av lämplig gruppindelning. Matningen drogs från undercentral via egen säkrad grupp, och vi planerade selektivitet och placering av jordfelsbrytare för att undvika onödiga frånslag.

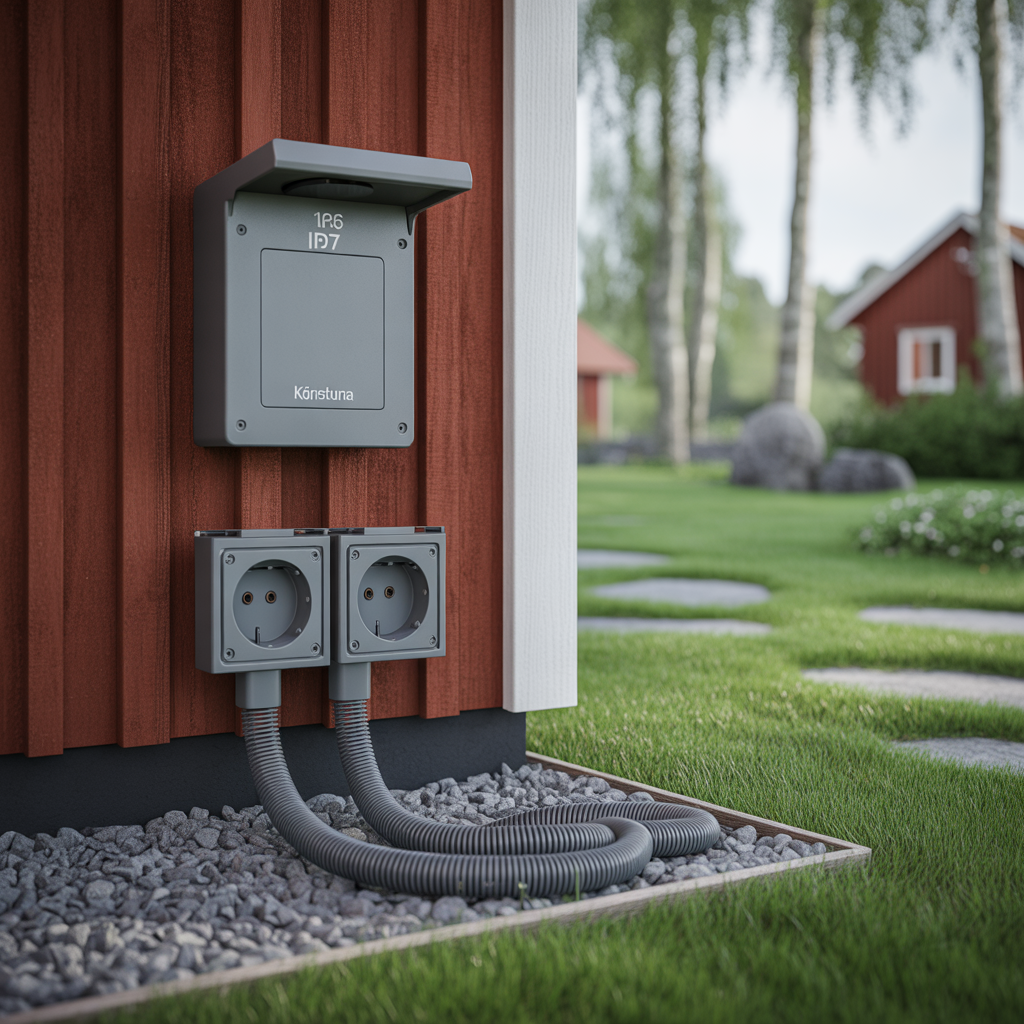

Matningskabel förlades som markförläggning i skyddsrör på 35–50 cm djup med varningsband. Vi använde UV-beständiga uttag för utomhusbruk (IP44–IP55) och kapslade kopplingsdosor (IP65) med korrekt dragavlastning och tätade genomföringar. På fasad och stolpar använde vi rostfri infästning och tätning mot väderexponerade ytor. Styrningen löstes med ett digitalt astrour i normkapsling (IP65) för att kunna anpassa drifttider efter ljusförhållanden året runt; dessutom monterades en manuell omkopplare för överstyrning vid behov. Ledararea dimensionerades till 3G2,5 mm² för uttagsgrupp och skyddsledare drogs obruten mellan alla punkter. Gruppen skyddades av automatsäkring och jordfelsbrytare typ A, 30 mA personskydd, och samtliga uttag märktes med gruppbeteckning och information om styrning.
Arbetet utfördes spänningslöst enligt fastställd arbetsmetod med frånkoppling och kontroll av spänningslöshet. Kvalitetssäkring skedde genom vår egenkontroll: isolationsmätning, kontroll av skyddsledarens kontinuitet, impedansmätning för automatisk frånkoppling samt test av jordfelsbrytarens utlösningstid med instrument. Vi verifierade kapslingsklasser, åtdragningsmoment och att kablage hade rätt böjradie och stöd i kopplingspunkter. Tidkanaler provkördes och jämfördes mot skymningsnivåer för att säkerställa korrekt funktion, och kunden fick en genomgång av programmering, manuell överstyrning och enkel felsökning. Avslutningsvis uppdaterades gruppförteckningen i centralen och all dokumentation överlämnades.
Nyfiken på tidsstyrda trädgårdsuttag med jordfelsbrytarskydd för en trygg och enkel vardag utomhus; kontakta oss så planerar vi en lösning utifrån dina förutsättningar.
