Uppdraget gällde konfigurering och driftsättning av flera trefas energimätare i Ekskogen, Vallentuna, Stockholms län. Beställaren ville få en tydlig uppdelning av förbrukning mellan huvudsäkrad anläggning och utvalda delmätpunkter, samt kunna samla in värden digitalt för uppföljning. Arbetet planerades med genomgång av befintliga enkelinjescheman, platsbesiktning av centraler och en riskbedömning inför frånkoppling. Under avbrottet verifierades spänningslöshet, och arbetsområdet spärrades av enligt företagets rutiner.

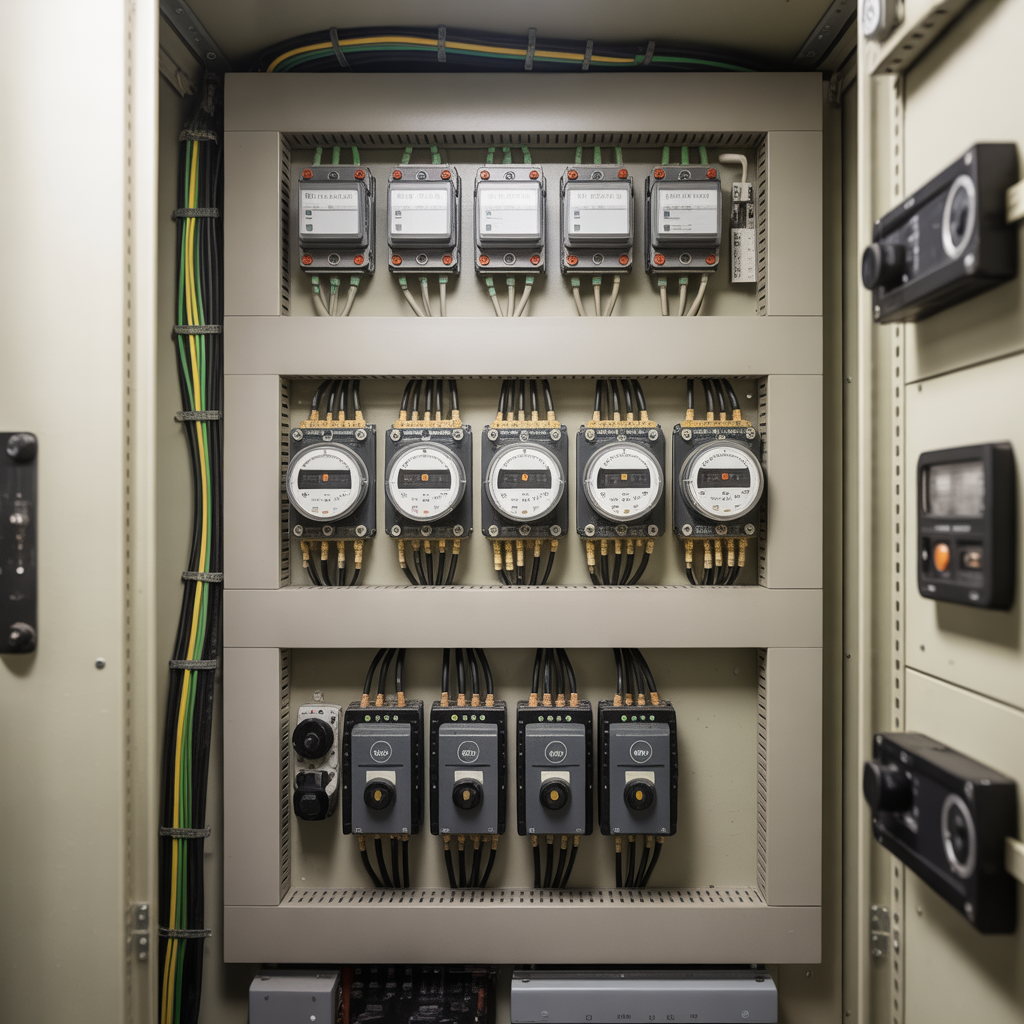

Vi monterade strömtransformatorer av mätklass på utpekade matningar och drog sekundärledningar via kortslutningsplintar till energimätare på DIN-skena. För kommunikation användes skärmade signalkablar med rätt terminering och potentialutjämning, och mätarna adresserades för Modbus/M‑Bus mot en befintlig insamlingspunkt. I parametreringen sattes CT-kvoter, energiriktning (import/export), puls-vikter, mätintervall och klocksynk. Fasföljd och strömriktning kontrollerades noggrant så att effekt och energi registreras åt rätt håll även vid låg last. Kabelförläggning skedde i befintliga kanaler med tydlig märkning av både kablar och mätpunkter för att underlätta framtida service.
Kvalitetssäkringen följde vårt egenkontrollprogram och relevanta delar av elinstallationsreglerna. Efter spänningssättning gjordes funktionsprov med belastningsvariation där momentaneffekter jämfördes mot referensmätning med tångamperemeter och en portabel referensmätare, samt kontroll av spänningar, frekvens och effektfaktor. Vi verifierade kommunikation genom provläsning av OBIS‑värden, granskade loggning i insamlingssystemet och säkerställde tidsstämplar och efterlevnad av valt mätintervall. Eventuella avvikelser åtgärdades på plats, till exempel korrigering av två felvända sekundärer. När allt stämde uppdaterades enkelinjeschema och mätarlista, och kunden fick ett drifttagningsprotokoll med alla inställningar och mätpunkts-ID:n, samt en kort genomgång av hur data kan följas upp i vardagen.
Vill du få din energimätning korrekt inställd och enkel att följa upp i din anläggning, hör gärna av dig så tar vi fram ett upplägg som passar.
