Nyinstallation av undercentral och eldragning i gästhus i Brottby, Vallentuna

I Brottby, Vallentuna genomförde vi under 2026 en nyinstallation av undercentral och komplett eldragning i ett fristående gästhus. Beställaren var en familj som renoverade byggnaden för långvarigt boende och behövde en separat, säker elförsörjning. Arbetet avslutades enligt plan i mars 2026 och dokumenterades i ett komplett relationsunderlag.

Så utfördes arbetet

Vi inledde uppdraget med platsbesök och genomgång av befintlig servis i huvudbyggnaden. Lastberäkningen klargjorde behovet av en egen matning till gästhuset och en ny undercentral. Utifrån planritningar dimensionerade vi grupper för belysning, uttag, köksdel och våtrum. Vi sammanställde kabelschema, materialspecifikation och en tydlig tidplan som godkändes av kunden innan etablering.

Matningen mellan husen förlades i mark. Schakt utfördes från huvudbyggnadens teknikrum till gästhuset och återfylldes varsamt efter dragning. EKKJ 4G16 mm² lades i 50 mm markrör med varningsnät och tydlig skyltning vid fasadgenomföringar. Inkommande skyddsledare anslöts till huvudjordningsskena och potentialutjämning utfördes mot vatteninstallationer. Genomföringar tätades brand- och fuktsäkert med godkända massor.

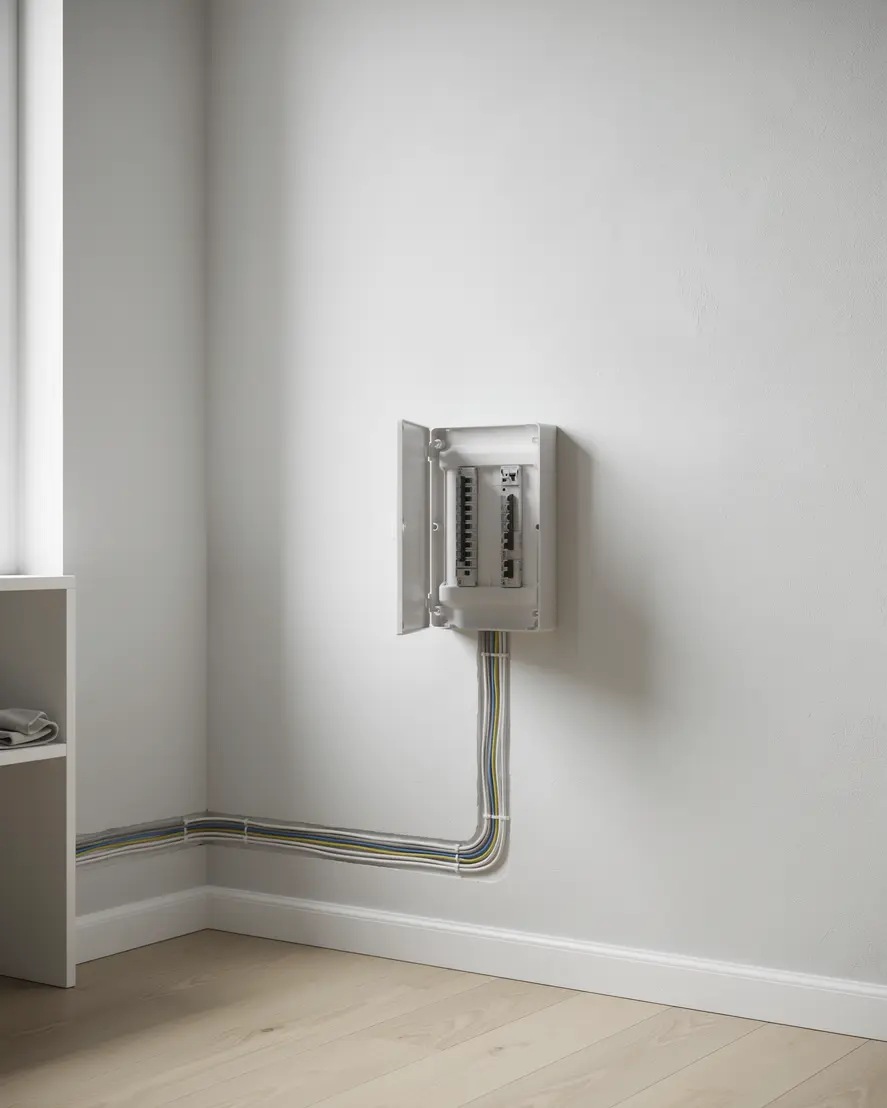

Undercentralen monterades invändigt på stabilt underlag med korrekt avstånd till våtrumszoner. En huvudbrytare installerades tillsammans med jordfelsbrytare typ A 30 mA och grupperades med automatsäkringar för köksdel, allmänna uttag, belysning, badrum och golvvärme. Centralen märktes med tydliga gruppförteckningar och kortslutningsvärden för enkel service. Skyddsutjämning av metalliska delar i badrum utfördes och en kompletterande potentialutjämningsledare drogs fram till handdukstorkens anslutning.

Eldragningen i gästhuset genomfördes dolt i vägg med VP-rör 16 mm och halogenfria ledare. EQLQ 3G1,5 mm² användes för belysningsgrupper och EQLQ 3G2,5 mm² för uttag och köksdel. Uttag placerades enligt vedertagna montagenivåer och köksbänkszoner fick egna grupper. I våtrummet installerades fuktsäkra IP44-komponenter samt en separat jordfelsbrytarskyddad grupp till golvvärmetermostaten. Armaturer och brytare monterades, provades och märktes för tydlig spårbarhet.

Efter montaget genomfördes isolationsmätning, kontinuitetsprovning, RCD-test och kontroll av slingimpedans. Samtliga mätvärden låg inom gällande krav och dokumenterades i egenkontrollprogrammet. Slutbesiktning hölls på plats tillsammans med kunden. Relationsritning, gruppförteckning och driftinstruktioner överlämnades i mars 2026, och nyckelfunktioner demonstrerades.

Resultatet gav ett driftsäkert och lättservat elsystem i gästhuset. Den nya undercentralen underlättade felsökning och framtida kompletteringar, och den prydliga kabeldragningen följde raka stråk med rätt stödavstånd. Kunden uttryckte uppskattning över att tidplanen hölls och att störningarna på tomten minimerades genom noggrann återfyllnad och återställning av grönytor.
